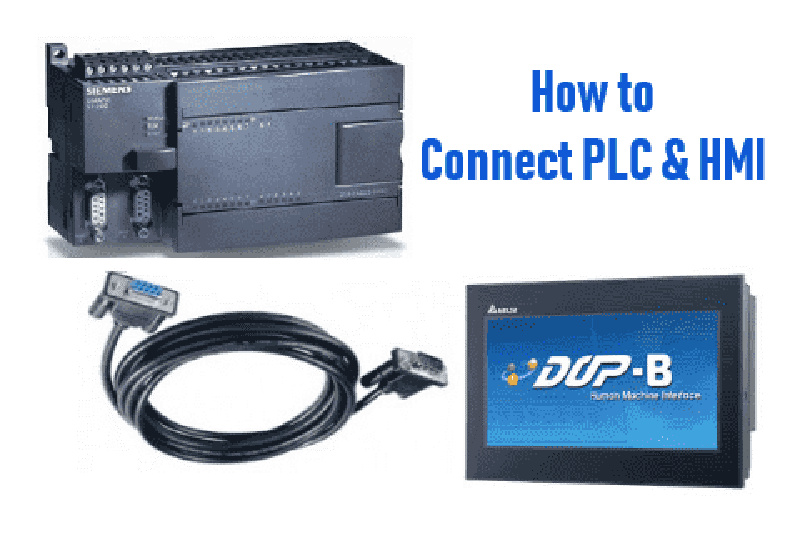

خبرگزاری کتاب ایران (ایبنا)؛ در دنیای اتوماسیون صنعتی، ارتباط میان دستگاهها و سیستمها از اهمیت بالایی برخوردار است. یکی از اجزای کلیدی در این ارتباطات، رابطهای انسان و ماشین یا HMI هستند که به کاربران امکان کنترل و نظارت بر فرآیندهای صنعتی را میدهند. این سیستمها معمولاً با PLCها برای جمعآوری و پردازش دادهها و مدیریت فرآیندها تعامل دارند. اما سوالی که در این زمینه مطرح میشود این است که آیا میتوان HMI را به انواع مختلف PLC متصل کرد؟ این مقاله به بررسی این موضوع میپردازد و به تحلیل قابلیتها و محدودیتهای ارتباطی بین این دو سیستم میپردازد.
معرفی hmi و plc و اهمیت ارتباط میان آنها
خریدHMI یا رابط انسان و ماشین، به کاربران این امکان را میدهد تا با ماشینها و فرآیندهای صنعتی تعامل داشته باشند. این سیستمها معمولاً به صورت پنلهای لمسی یا نمایشگرهای گرافیکی طراحی میشوند و اطلاعات مربوط به وضعیت دستگاهها، فرآیندها و عملکرد سیستمها را به صورت تصویری و قابل فهم به کاربران نمایش میدهند.
PLC یا کنترلکننده منطقی قابل برنامهریزی، یک سیستم الکترونیکی است که برای کنترل فرآیندهای صنعتی و اتوماسیون ماشینها طراحی شده است. این دستگاهها قادرند ورودیهای مختلف از حسگرها و دستگاهها را دریافت کرده و بر اساس برنامهریزیهای از پیش تعیینشده، خروجیهای مناسب را ارسال کنند.
اهمیت ارتباط بین HMI و PLC
ارتباط میان HMI و PLC اهمیت زیادی در سیستمهای اتوماسیون صنعتی دارد زیرا این دو سیستم مکمل یکدیگر هستند. HMI به عنوان رابط کاربری، اطلاعات لازم را از PLC دریافت میکند و به اپراتورها نمایش میدهد، در حالی که PLC از طریق ورودیها و خروجیهای خود فرآیندهای صنعتی را کنترل میکند. بدون ارتباط صحیح میان این دو، کنترل دقیق و نظارت بر فرآیندها دشوار یا غیر ممکن خواهد بود.
چالشها و محدودیتها در اتصال HMI به انواع PLC
اتصال HMI به PLC میتواند با چالشها و محدودیتهایی روبهرو باشد که در اینجا به برخی از مهمترین آنها اشاره میشود.
سازگاری پروتکلها
از بزرگترین چالشها در ارتباط HMI و PLC، تطابق و سازگاری پروتکلهای ارتباطی است. هر PLC ممکن است از پروتکلهای مختلف مانند Modbus، Profibus، OPC یا Ethernet/IP استفاده کند. اگر HMI نتواند پروتکل مورد استفاده توسط PLC را پشتیبانی کند، ارتباط میان این دو دستگاه ممکن است قطع شود یا با مشکلاتی مواجه شود. بنابراین، انتخاب پروتکل مناسب و سازگار با هر دو سیستم ضروری است.
تنوع مدلهای PLC و HMI
PLCها و HMIها از برندها و مدلهای مختلفی تولید میشوند که هر یک ویژگیها و قابلیتهای خاص خود را دارند. این تفاوتها ممکن است باعث شود که اتصال میان آنها با مشکل مواجه شود. برای مثال، ممکن است یک PLC خاص با یک مدل HMI خاص به راحتی ارتباط برقرار کند، اما برای اتصال به مدلهای دیگر، نیاز به تنظیمات پیچیده یا حتی استفاده از دستگاههای واسط (Gateway) باشد.
محدودیتهای سختافزاری و نرمافزاری
محدودیتهای سختافزاری در HMI یا PLC ممکن است مانع از برقراری ارتباط صحیح شود. به عنوان مثال، برخی از PLCها ممکن است تعداد محدودی ورودی/خروجی یا سرعت پردازش دادهها داشته باشند که موجب کاهش عملکرد کلی سیستم میشود. همچنین، نرمافزارهای مورد استفاده برای برنامهریزی و پیکربندی HMI و PLC ممکن است با یکدیگر سازگار نباشند یا نیاز به نسخههای خاصی داشته باشند که این موضوع میتواند به پیچیدگیهای بیشتری منجر شود.
مشکلات در تأمین منابع انرژی و شرایط محیطی
شرایط محیطی نیز میتواند بر عملکرد ارتباط HMI و PLC تأثیر بگذارد. در محیطهای صنعتی، عواملی همچون نویز الکترومغناطیسی، دما و رطوبت بالا میتوانند باعث اختلال در سیگنالهای ارتباطی شوند. در این موارد، استفاده از کابلها و تجهیزات مقاوم در برابر نویز یا ایجاد شبکههای محافظتشده ضروری است.
نیاز به تنظیمات و پیکربندی دقیق
یکی دیگر از چالشها، نیاز به پیکربندی دقیق و تنظیمات نرمافزاری برای برقراری ارتباط صحیح است. هر PLC و HMI ممکن است نیاز به تنظیمات خاصی داشته باشد که زمانبر و پیچیده باشند. این تنظیمات شامل تعیین آدرسهای IP، پیکربندی پروتکلها، تعیین سرعت ارتباط و سایر پارامترها است که در صورت اشتباه در پیکربندی، ارتباط به درستی برقرار نخواهد شد.

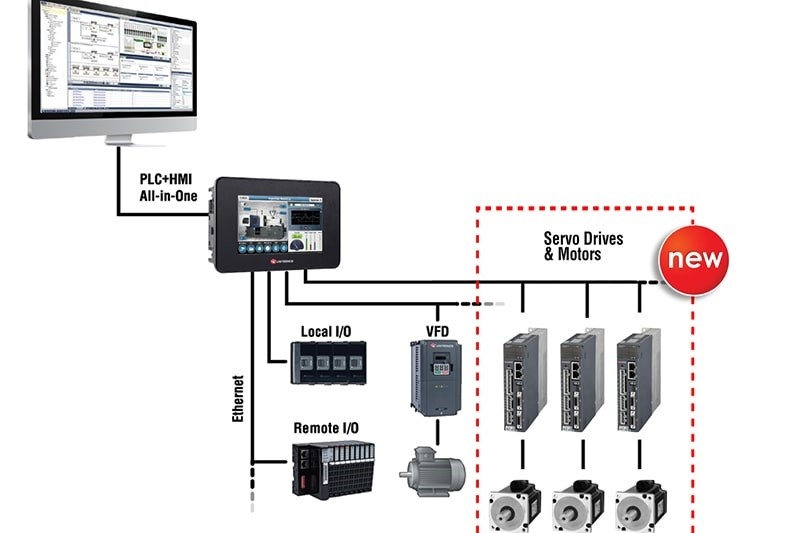

HMI میتواند به اکثر PLCها وصل شود، اما این بستگی به انتخاب پروتکلهای ارتباطی، سازگاری دستگاهها و پیکربندی صحیح دارد. در صورتی که PLC و HMI از پروتکلهای مختلف استفاده کنند یا یکی از سیستمها فاقد پشتیبانی از دیگری باشد، ممکن است نیاز به استفاده از دستگاههای واسط (Gateway) یا نرمافزارهای خاص باشد.
پروتکلهای ارتباطی بین HMI و PLC
پروتکلهای ارتباطی بین HMI و PLC برای انتقال دادهها و اطلاعات بین این دو سیستم بسیار مهم هستند. در ادامه به برخی از رایجترین پروتکلهای ارتباطی بین HMI و PLC اشاره میشود:
Modbus
Modbus یکی از قدیمیترین و پرکاربردترین پروتکلها در اتوماسیون صنعتی است. این پروتکل میتواند به صورت سریال (Modbus RTU) یا شبکه (Modbus TCP) عمل کند. Modbus به دلیل سادگی و قابلیت پشتیبانی از انواع مختلف دستگاهها، یک گزینه محبوب برای ارتباط میان HMI و PLC است.
OPC (Open Platform Communications)
OPC یک پروتکل استاندارد برای تبادل دادهها بین سیستمهای مختلف صنعتی است. این پروتکل به طور خاص برای ارتباط بین HMI و PLC طراحی شده و قادر است دادهها را به صورت همزمان از چندین دستگاه مختلف دریافت و ارسال کند.
Profibus
Profibus یکی از پروتکلهای صنعتی است که برای ارتباطات سریع و دقیق بین PLCها و دستگاههای مختلف، از جمله HMI، استفاده میشود. این پروتکل به خصوص در سیستمهای اتوماسیون پیشرفته و در صنایع بزرگ مانند تولید خودروسازی و فرآیندهای شیمیایی کاربرد دارد. Profibus از سرعت بالایی برخوردار است و قابلیت ارتباط با تعداد زیادی دستگاه را در یک شبکه فراهم میکند.
Ethernet/IP (Ethernet Industrial Protocol)
Ethernet/IP یک پروتکل مبتنی بر استاندارد Ethernet است که برای شبکههای صنعتی طراحی شده است. این پروتکل اجازه میدهد تا HMI و PLC با استفاده از شبکه Ethernet با سرعت بالا و قابلیت اطمینان بالا به یکدیگر متصل شوند. این پروتکل به ویژه در سیستمهای مدرن اتوماسیون صنعتی که نیاز به سرعت و قابلیت توسعهپذیری دارند، مورد استفاده قرار میگیرد.
Profinet
Profinet مشابه Profibus ، اما مبتنی بر فناوری Ethernet است و ارتباطات سریعتر و انعطافپذیرتری را فراهم میکند. این پروتکل میتواند به HMI و PLC این امکان را بدهد که دادهها را، به ویژه در فرآیندهایی که به کنترل دقیق و سریع نیاز دارند، با سرعت بالا و در زمان واقعی تبادل کنند.
استفاده از این پروتکلها بستگی به نیازهای خاص سیستم اتوماسیون صنعتی و تجهیزات مورد استفاده دارد. انتخاب پروتکل مناسب برای ارتباط بین HMI و PLC میتواند تأثیر زیادی بر عملکرد، سرعت و قابلیت اطمینان سیستم داشته باشد.
جمعبندی
اتصال HMI به انواع مختلف PLC امکانپذیر است، اما این امر بستگی به استانداردهای ارتباطی و پروتکلهای مورد استفاده در هر دو سیستم دارد. با توجه به تنوع در پروتکلها و قابلیتهای هر PLC، برای برقراری ارتباط صحیح بین HMI و PLC باید از پروتکلهای سازگار استفاده کرد و تنظیمات مربوطه را انجام داد. در نتیجه، پاسخ به این سوال مثبت است، ولی برای اطمینان از عملکرد بهینه، لازم است که سازگاری و ویژگیهای فنی هر دو دستگاه به دقت بررسی شوند.
